圆形平板气浮轴承

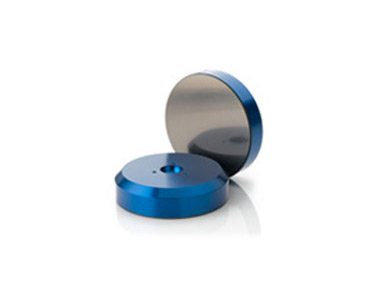

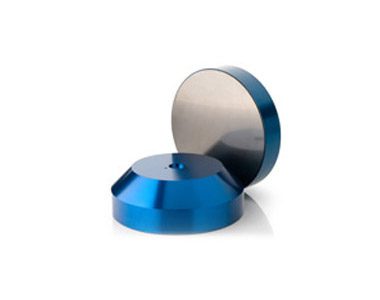

圆形平板气浮轴承是 New Way 提供的第一个利用我们的多孔介质技术™的产品系列,它仍然是我们最受欢迎的轴承。它们已用于各种应用,从机器人航天器模拟圆度检查器

圆形平板气浮轴承的流行是由于它们的多功能性。它们可用于直线运动和旋转运动应用。轴承的形状像冰球,一侧有多孔碳基板。气流被迫通过碳,并且必须通过自然蜿蜒的路径才能到达轴承表面。这一过程会在轴承面上形成一个坚硬、均匀的气垫,从而形成我们可靠的非接触式无摩擦运动®。这些轴承也可以预载真空,从而提高定位精度。

正如我们在技术报告 3中所讨论的,由于其卓越的阻尼能力,圆形平板气浮轴承是机床系统的理想选择。此外,我们已经使用了这些相同的真空预压气浮轴承,以创建 X/Y 龙门配置,以便沿 Z 轴进行精确定位,我们在技术报告 2中对此进行了讨论。

我们的圆形平板轴承有多种尺寸可供选择,可轻松集成到您当前的制造流程中。由于您的组件将不再接触,因此您的零件将永远不会磨损。通过多孔基材的气流也不受划痕或瑕疵的影响,因此几乎消除了碰撞。即使在失去动力的最坏情况下,柔软的可压缩碳也会吸收任何冲击,再加上气浮轴承经历的逐渐减压,可防止损坏导向表面

  • 符合洁净室标准

    点击查看完整的测试和分析报告(如右图所示) 气浮轴承中多孔介质的独特用途使其成为洁净室使用的理想选择。与基于孔板的气浮轴承相比,气浮轴承中不仅使用的气浮更少,而且气浮通过多孔介质均匀分布。这两个特点都最大限度地减少了洁净室中电流或涡流的可能性及其对生产的破坏性影响。使用多孔介质的另一个好处是它能够作为排放气浮的亚微米过滤器。测试表明轴承满足 1 级(ISO 3 级)清洁度的要求,气浮中的颗粒浓缩物限制小于 1,000 x 0.1μm 颗粒/m3。

  • 自定义应用程序

    我们还可以为您的应用创建定制解决方案立即联系 New Way,了解我们最受欢迎的轴承如何为您服务。

应用

New Way 圆形平板气浮轴承非常适合精密和显着的承载能力。一些取得成功的领域包括:

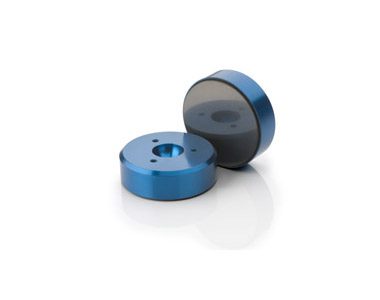

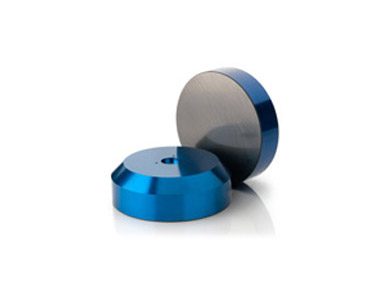

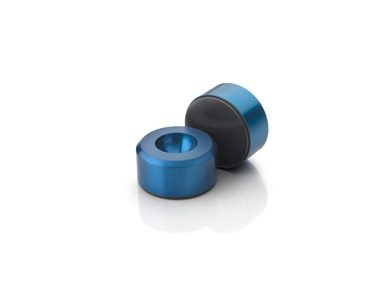

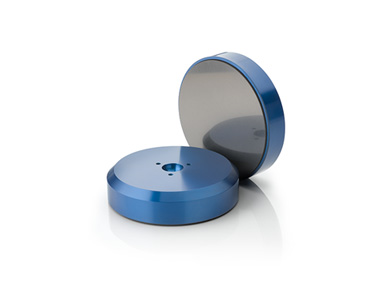

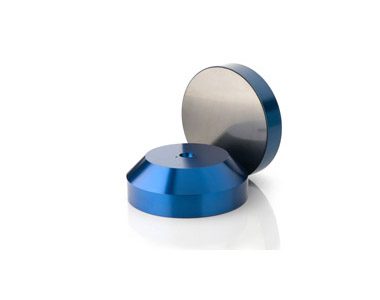

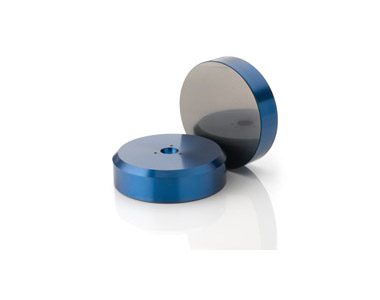

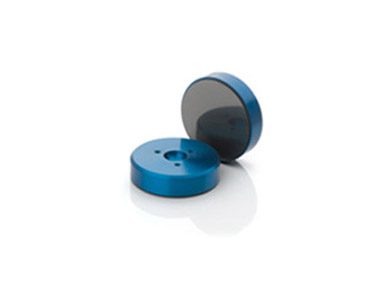

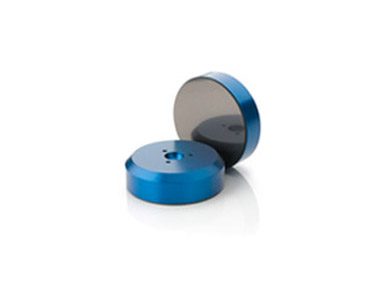

圆形平板气浮轴承产品线

圆形平板气浮轴承是有史以来第一个作为完整产品线提供的气浮轴承,即使在今天,它仍然是 New Way 生产的最受欢迎的标准组件。圆形平板气浮轴承以有效和高效的包装提供无摩擦运动的所有优点。性能规格是针对 60 psi 的供应压力编写的。
单位:
英制
公制

对照表

尺寸
(直径)
专为公制设计
型号 理想负载
@0.41兆帕(60psi)
刚性
@60 N/微米 @0.41 MPa
空载流量 球窝尺寸
专为公制球设计
承载高度 承重
11.8 in S1030002 4000 lb 12 SCFH 1.6 in 3.94 in 28.63 lb
9.8 in S1025001 2750 lb 10 SCFH 1.6 in 3.35 in 18.4 lb
7.87 in S1020001 1747 lb 4.0 lb/μin 6.7 - 7.5 SCFH 0.98 in 1.97 in 4.61 lb
5.91 in S1015001 999 lb 2.0 lb/μin 6.7 - 8.1 SCFH 0.98 in 1.97 in 4.61 lb
4.92 in S1012501 624 lb 1.5 lb/μin 8 - 12 SCFH 0.79 in 1.38 in 2.27 lb
3.96 in S1010001 399 lb 1.0 lb/μin 4 - 6.8 SCFH 0.79 in 0.98 in 0.97 lb
3.15 in S108001 250 lb 0.65 lb/μin 5 - 7.5 SCFH 0.51 in 0.79 in 0.52 lb
2.56 in S106501 150 lb 0.50 lb/μin 2.2 - 3.5 SCFH 0.51 in 0.79 in 0.33 lb
1.97 in S105001 80 lb 0.33 lb/μin 2 - 3.2 SCFH 0.51 in 0.51 in 0.14 lb
1.97 in S104001 50 lb 0.16 lb/μin 2.2 - 2.8 SCFH 0.51 in 0.51 in 0.08 lb
0.98 in S102501 18 lb 0.10 lb/μin 1.3 - 1.6 SCFH 0.51 in 0.51 in 0.08 lb

经客户验证的解决方案

问题

如果您对现成的圆形平板气浮轴承、定制解决方案有任何疑问,或者只是想讨论多孔介质可以为您做什么,请联系我们,以便我们了解 New Way 气浮轴承如何满足您的精度要求制造需求!

相关产品

了解有关多孔介质差异的更多信息

阅读更多
