安装块

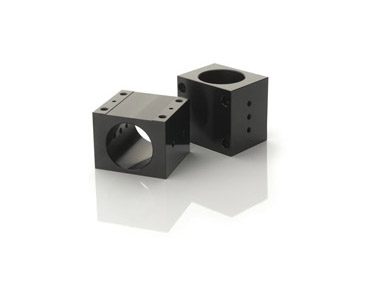

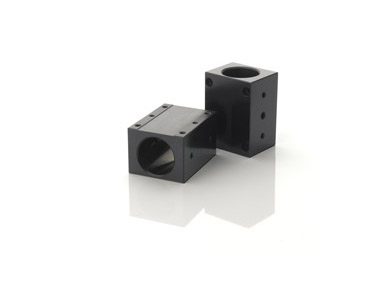

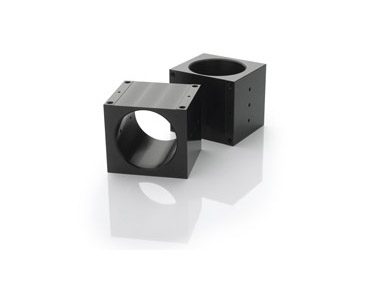

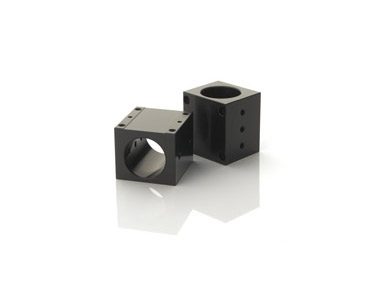

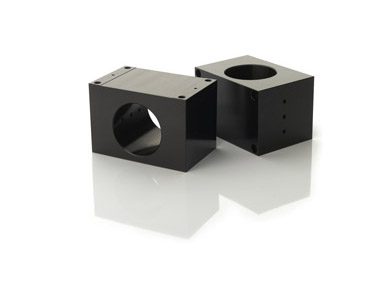

New Way Air Bearings ® 现在提供内部生产的安装块,以配合我们的圆柱形 气浮衬套。对于任何考虑从传统旋转或往复滚珠轴承技术升级到非接触式解决方案的客户来说,这些互补产品使安装和改造变得轻而易举。

我们的安装块是内部生产的,其精度与您对所有其他 New Way 产品的了解和期望相同。这些块经过阳极氧化处理,具有耐用性和弹性,有多种尺寸可供选择(可提供定制解决方案以满足您的需求),并支持各种气浮套管产品。

我们官方推荐的规范规定,代替已经净化的车间气浮,您的气浮供应应通过四个步骤进行过滤和调节,其中包括:

安装块的设计便于安装和集成其各自的气浮套管。将气浮衬套插入轴承座的内径后,将 40-100 psi 的气浮供应到轴承座中,并将轴插入衬套。将轴插入衬套并打开气压后,将轴固定在其端部安装座中,并使用量块确保轴之间的平行度。固定轴并确认平行度后,您可以将顶板固定到枕块上。衬套外径上的 O 形环可补偿平行度误差并增加柔顺性,可通过块中的预钻孔将环氧树脂注入 O 形环之间的空间,从而将衬套灌封到轴台上。

安装块的设计便于安装和集成其各自的气浮套管。将气浮衬套插入轴承座的内径后,将 40-100 psi 的气浮供应到轴承座中,并将轴插入衬套。将轴插入衬套并打开气压后,将轴固定在其端部安装座中,并使用量块确保轴之间的平行度。固定轴并确认平行度后,您可以将顶板固定到枕块上。衬套外径上的 O 形环可补偿平行度误差并增加柔顺性,可通过块中的预钻孔将环氧树脂注入 O 形环之间的空间,从而将衬套灌封到轴台上。

如果您需要轴向约束系统的一端,我们的安装块还支持止推衬套,其操作和安装方式与空气衬套相同。

应用

NewWay安装块和气浮衬套在众多行业中具有广泛的用途,这些行业重视高速旋转运动,而无需担心摩擦、磨损或动力故障的可能性:
  • 汽车测试
    测试和获取有关扭矩、疲劳和马力的真实数据
    可重复运动以实现长期精度
  • 滚子轴承更换
    安装块标准化,便于更换和升级传统的接触轴承系统
  • 检查阶段
    安装的气浮衬套非常适合构成驱动轴和其他部件的旋转检查台的基础

问题

如果您对我们的安装块、气浮套管或满足您需求的交钥匙解决方案有任何疑问,请联系我们,以便我们讨论 New Way 的技术如何使您的业务受益!
