环氧树脂胶

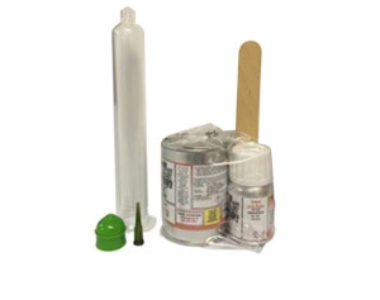

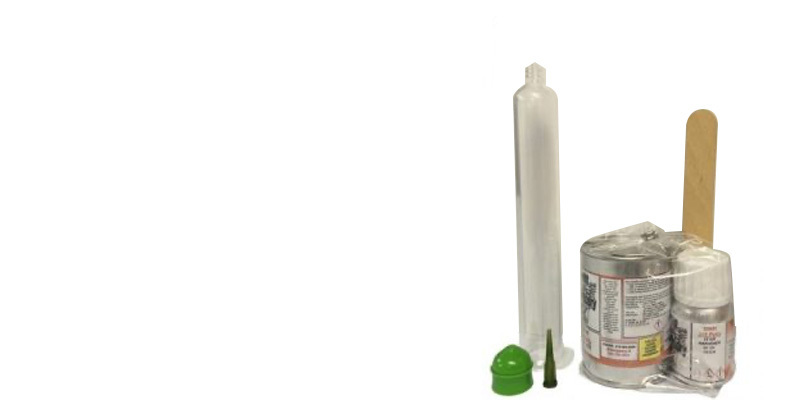

New Way Air Bearings® 提供环氧树脂粘合套件 (99-0194),用于使用 New Way气浮衬套粘合轴承创建硬安装应用。该套件包括:

DWH 316 胶粘剂 100 克套件管

用于环氧树脂

DWH 是一种微调涂层系统,用于连接机器元件和机床中的表面。通过使用经过现场验证的成型技术,精确到微米的精度可以通过工具表面的精确复制来实现,而无需昂贵的加工或精加工工作。材料可以粘附在成型表面上,也可以通过加入一层微薄的脱模剂 DIAMANT 分离液来脱模。

New Way 在需要绑定的地方使用 DWH,因为它的主要功能与 New Way 客户经常寻求的那些一致。
微米级精度
DWH 精确地在适当位置成型微米级,从而精确复制表面。低收缩率和短固化时间可以保持精度。
高承载能力
DWH 可以承受高负载(120 N/mm2(静态))。它能够创建全接触配合表面,可实现 100% 的负载传递以及高阻尼能力和出色的减震效果。
可持续性
良好的附着力表现出几乎零老化或风化。
确定申请所需的金额
客户可以使用以下产品类型注明的公式确定其应用所需的 DWH 克数。

粘合轴承:(垫应用)

对应用程序中的每个焊盘使用以下公式。

[? * ( Padwidth /2 ) 2 * Gap * #InjectionSpots + PassageVolume ] * SpecificWeight (1)

气浮衬套:(圆柱区域)

对应用程序中的每个气缸使用以下等式。

[2 * ? * radius2 + 2 * ? * 半径 * 高度] * SpecificWeight (1)

DWH 比重:

SI 测量值:1.65 g/cm3

英制尺寸:32 g/in3

注意:New Way 建议订购比计算出的混合损失多 20% 的环氧树脂。

  • 应用技巧
    与轴承粘合的表面应该是像喷砂表面一样的粗糙纹理。
    确保任何轴承垫的边缘都有视线,以确定何时停止注射。
    遵循我们的气浮套管安装指南,了解有关创建硬安装应用的更多说明。
    粘合轴承可以使用我们标志性的真空复制工艺进行集成。
  • 船运
    环氧树脂粘合套件包含危险品。
    运输仅限于美国/墨西哥/加拿大,仅限陆运。

应用

采用 DWH 316 的环氧树脂粘合套件允许使用 New Way 气浮轴承为大量应用“就地粘合”:
  •
    龙门机
    接头、心轴、轴和键槽
    导轨、轴承座和法兰、机床床身
    轴承和索引衬套

环氧树脂粘合套件产品线

环氧树脂粘合套件包括硬化剂和环氧树脂本身,所有组分在放入注射器之前手动混合。
单位:
英制
公制

对照表

库存单位 适用期 (+20 ℃) 固化时间(+20℃) 特定的重量 E-模量 DIN 53457 抗压强度 硬度 [邵氏 A] 抗拉强度 附着力 弯曲强度
99-0194 40 min 24 h 1.65 g/cm3 8200 N/mm2 145 N/mm2 82 72.5 N/mm2 15.5 N/mm2 120 N/mm2

问题

如果您对使用我们的环氧树脂粘合套件有任何疑问,请立即联系我们的工程师顾问团队!
