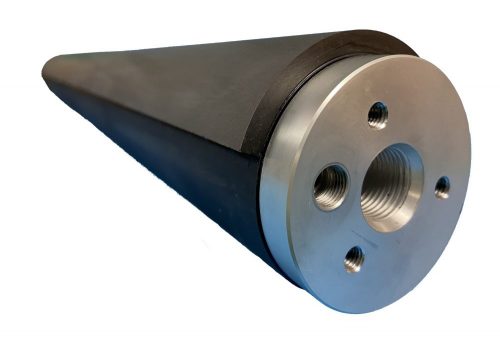

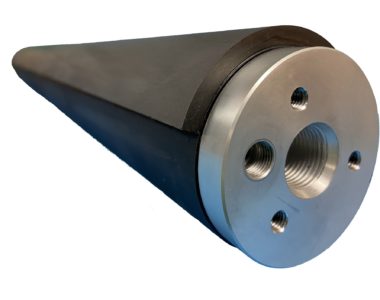

气浮辊

New Way Air Bearings® 提供 Air Turns™,它是利用 New Way 的多孔介质技术™的传统接触滚子的替代品。对于需要在卷对卷工艺中传输薄而灵活的材料的行业,Air Turn 是一项令人兴奋的新发展,任何公司都应该考虑这一发展。

用于移动柔性基板的传统系统涉及接触式输送系统,其中转向杆之间的直接张力用于保持材料的平整度。New Way 的碳表面技术将气浮推过数百万微米级的孔,形成坚硬的气浮枕头。这允许材料在不接触滚筒的情况下旋转 180°。

Air Turns 系统还可以与 New Way 的径向气浮轴承相结合,以进一步驱动材料,允许改变浮空高度、幅材张力,以及在需要时控制材料甚至反向的能力。气浮转向可以与New Way 气浮棒球面气浮轴承相结合,以创建复杂而精确的输送系统

  • 气浮膜减少缺陷

    带有传统接触辊的卷对卷系统通常会在它们处理的材料中引起缺陷和制造缺陷。反过来,滚筒本身的任何表面缺陷都会在正在运输的产品上产生相应的缺陷——花费您时间和金钱来纠正缺陷。

    Air Turns 为滚轮引起的缺陷问题提供了多种解决方案。首先,材料和辊子之间完全没有摩擦接触,消除了接触引起的缺陷的可能性。其次,坚硬的气浮枕头保护材料免受滚筒上的污染物的影响。最后,气浮膜所固有的粘性剪切力起到擦洗材料表面的作用,还可以起到干燥残留水分的材料的作用。这在电子行业的 R2R转换应用中特别有用

  • 通过可变幅面张力控制平整度

    Air Turns 不仅消除了辊子引起的缺陷的可能性,而且还支持材料质量控制。通过改变提供给 Air Turn 的气压,并调整驱动材料穿过辊子的气浮轴承,可以即时调整浮空高度和卷筒纸张力,以适应材料平整度的变化。

    气浮表面的可调特性无法被传统的接触式转向杆所复制。New Way 的 Air Turns 允许卷筒纸移动方向的卷筒高度变化 <5µm/55mm,横向方向的卷筒高度变化 <15µm/200mm。换言之,Air Turn 提供 75nm/mm 的平坦度,适合任何需要在其制造过程的各个方面都具有精度的行业。在卷对卷加工中,这可以防止在材料高速运输时形成褶皱。

    当然,并不是所有的材料和工艺都是一样的,New Way 明白这一点。气浮轴承的可调节特性允许广泛的气浮高度厚度,范围在 100 和 600µm 之间,并且卷材张力高达 200N。无论您的卷对卷工艺或涉及的材料如何,New Way 的 Air Turns 都能胜任。

  • 非接触式测量

    单击以查看完整的 IBS 报告(如右图所示) 在任何按照精确标准制造柔性材料的行业中,平整度和缺陷的测量都是至关重要的。由于 Air Turns 在可调节的气浮薄膜上输送材料,这为使用纳米级干涉测量技术打开了大门,以便实时测量平整度和卷材稳定性,并能够相应地调整您的 Air Turns 系统。通过 IBS Precision Engineering 进行的独立测试利用 ARINNA(纳米级表面的区域干涉仪)对聚对苯二甲酸乙二醇酯薄膜中的幅材稳定性进行了测试(PET) 涂层基材 - 有和没有 - 气浮台。如果没有气浮台并以 5m/min 的速度行进,幅面高度变化超过 100μm,而气浮台产生的最大变化仅为 6μm。只有在材料两侧存在气隙或类似环境时,才能进行此类干涉测量,因此,Air Turn 为您提供了在整个制造过程中测量纳米级缺陷的独特能力,而不是事后测量。要了解更多信息,请在此处下载我们的卷对卷处理电子书

  • 新的高温 (HT) 气浮转向

    2019 年底,New Way 开发了更高温度的气浮转弯。这些高温气浮转弯是我们标准气浮转弯的演变。在我们的标准 Air Turn 零件编号末尾搜索 (-HT) 以将额定温度提高到 400 华氏度。要了解这些在实际 R2R 应用中的工作原理,请查看我们的客户Multi-Plastics Inc. .经历过!Air Turns 有多种尺寸和直径,也可以根据您的确切需求进行定制。请立即联系 New Way Air Bearings,了解我们的 Air Turn 技术如何使您的公司受益。

应用

New Way 的 Air Turns 将增强任何需要卷对卷传输柔性基板的工艺。查看以下示例是否符合您的使用情况以及 New Way 是否可以使您受益:
  • 灵活的网页处理
    金属板
    塑料薄膜
    电子基板
    大面积柔性显示器
  • 非接触式测量
    消除传统滚筒发现的缺陷
    大大减少维护要求和停机时间
    实时平坦度和稳定性测量
    微精密张力控制
  • 可针对任何应用进行定制
    直径和包角按规格构建
    适用于高温操作条件的型号
    与其他 New Way 产品兼容以获得先进的解决方案

Air Turns™ 产品线

新的 Air Turns 配置显示了 New Way 致力于最大限度地提高所有精密行业中系统的功能。New Way 系列的这一新增功能提供了传统滚筒的所有柔性材料处理能力,没有任何缺点。它有多种尺寸和配置可供选择,并且能够通过两端的支撑件或在组件的一端或两端支撑的中心轴进行安装。
单位:
英制
公制

对照表

库存单位 包角 最大限度。紧张 可行压力范围 最大限度。允许压力 输入压力 解决
38S25-254
S38150XXX-*** 110, 220, or 330 degrees (sub in for *** in the SKU) Surface Area x ½ input pressure 20-100 psi 100 psi 30 psi Infinite
S38125XXX-*** 110, 220, or 330 degrees (sub in for *** in the SKU) Surface Area x ½ input pressure 20-100 psi 100 psi 30 psi Infinite
S38100XXX-*** 110, 220, or 330 degrees (sub in for *** in the SKU) Surface Area x ½ input pressure 20-100 psi 100 psi 30 psi Infinite
S3875XXX-*** 110, 220, or 330 degrees (sub in for *** in the SKU) Surface Area x ½ input pressure 20-100 psi 100 psi 30 psi Infinite

问题

我们的技术人员现在可以讨论我们的多孔介质技术如何改进您的工艺。今天就告诉我们更多关于您的申请的信息。
