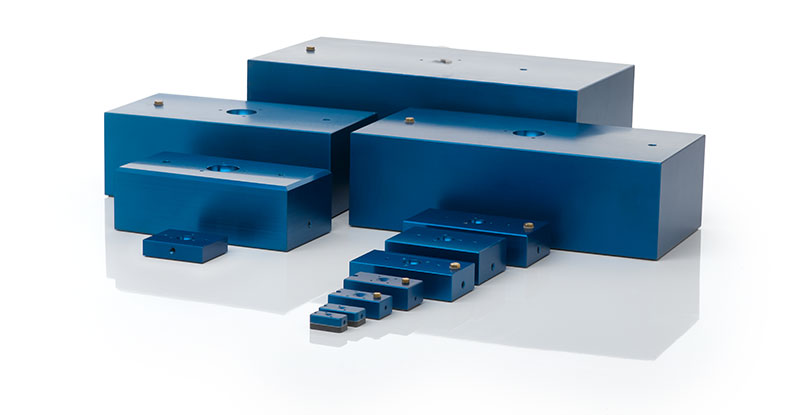

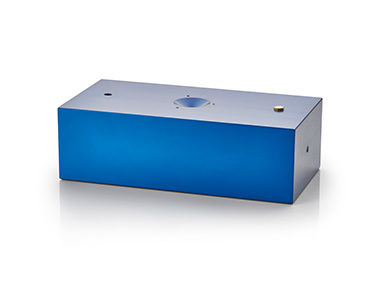

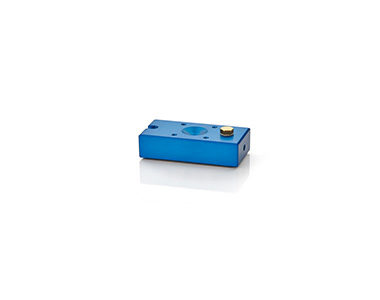

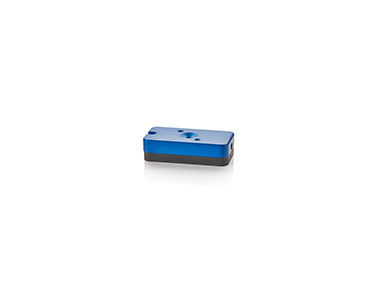

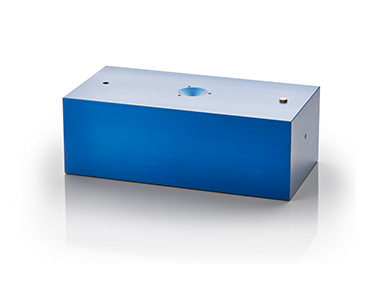

方形平板气浮轴承作为与圆形平板气浮轴承并列的New Way® 原创产品之一，产品线仍在日益壮大。通过采用我们的基础多孔介质技术™，方形平板气浮轴承在 5 微米的薄气浮层上穿过导向表面，实现真正的无摩擦运动®。
碳的天然渗透性提供了更均匀的气浮分布，提供了传统和孔板轴承无法提供的卓越性能。
由于轴承不需要与摩擦抗争，方形平板气浮轴承可实现高速和快速加速。这使精密系统能够实现超高分辨率，没有滞后误差。这种独特的特性使它们成为半导体制造业等领域的精密机器以及将三坐标测量 (CMM) 机器和 3D 打印机中的 XY 龙门配置的理想选择。
此外，这些设计本质上比孔板轴承更耐碰撞，因为气浮通过多孔介质™ 缓慢扩散。如果出现气浮供应损失，轴承会慢慢停在其导向表面上，从而最大限度地减少损坏。当我们停下来考虑多孔介质气浮轴承不需要定期维护润滑轴承通常需要的润滑时，运行效率就会大大提高。
New Way 方形平板气浮轴承设计用于承载高负载，同时通过万向安装系统最大限度地增加导轨的承载表面。这些轴承可以安装在球座上，在轴承和导向面之间提供自调平界面。
多孔介质的独特结构也使方形平板气浮轴承非常适合需要洁净室合规性的行业。由于气浮轴承不使用润滑剂（因此没有除气），并且由于多孔介质充当天然亚微米过滤器，所有 New Way 气浮轴承都符合 ISO 3 级洁净室标准，并且根据内部 New Way 测试，甚至可以满足令人难以置信的ISO 1 级的严格要求。
所有方形平板气浮轴承均提供公制和美制尺寸，我们很乐意根据您的规格设计和制造定制尺寸！
| 尺寸 （宽 x 长） 专为公制设计 |
部分 ＃ | 理想负载 @0.41兆帕(60psi) |
刚性 @60 N/微米 @0.41 MPa |
无潮流 | 球窝尺寸 专为公制设计 |
承载高度 | 承重 | |
|---|---|---|---|---|---|---|---|---|
  |
5.9 x 11.8 in | S1215001 | 2500 lbs | 9.39 psi | 10.5 - 11.5 SCFH | 1.6 in | 3.94 in | 14.76 lbs |
|
|
4.9 x 9.8 in | S1212501 | 1750 lbs | 5.76 psi | 10.0 - 11.0 SCFH | 1.6 in | 3.35 in | 10.13 lbs |
|
|
3.9 x 7.9 in | S1210001 | 1100 lbs | 3.80 psi | 3.54 - 4.48 SCFH | 1.6 in | 2.76 in | 8.00 lbs |
|
|
3.0 x 5.9 in | S127501 | 580 lbs | 1.85 psi | 4.2 - 6.8 SCFH | 1.0 in | 1.97 in | 3.11 lbs |
|
|
2.0 x 3.9 in | S1215001 | 250 lbs | 0.63 psi | 4.8 - 7.8 SCFH | 0.5 in | 0.98 in | 0.65 lbs |
|
|
1.6 x 3.1 in | S124002 | 140 lbs | 0.33 psi | 4.00 - 6.80 SCFH | 0.5 in | 0.51 in | 0.12 lbs |
|
|
1.6 x 2.0 in | S124001 | 80 lbs | 0.20 psi | 2.4 - 4.0 SCFH | 0.5 in | 0.51 in | 0.12 lbs |
|
|
1.0 x 2.0 in | S122501 | 42 lbs | 0.13 psi | 0.94 - 1.18 SCFH | 0.2 in | 0.67 in | 0.11 lbs |
|
|
0.8 x 1.6 in | S122001 | 25 lbs | 0.88 psi | 1.5 - 2.5 SCFH | 0.2 in | 0.51 in | 0.06 lbs |
|
|
0.6 x 1.2 in | S121501 | 14 lbs | 0.04 psi | 1.0 - 2.0 SCFH | 0.2 in | 0.39 in | 0.02 lbs |
|
|
0.5 x 0.9 in | S121201 | 8 lbs | 0.03 psi | 0.4 - 0.6 SCFH | 0.2 in | 0.39 in | 0.01 lbs |
