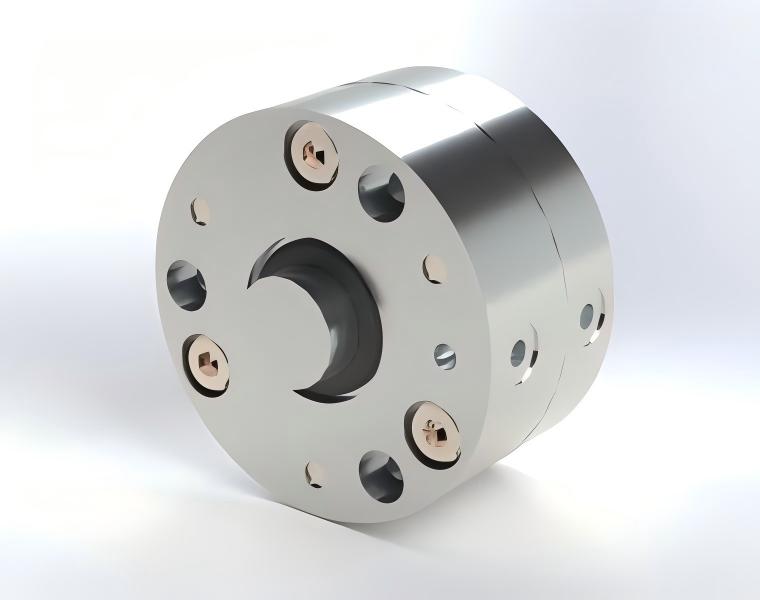

空气主轴

New Way® 空气主轴为磁力、油或轴承式主轴解决方案提供了一种无摩擦的替代方案。通过使用我们的多孔介质技术™,我们在转子和定子之间产生一个超薄的气垫,消除了次同步运动,并将异步误差减少了几个数量级。

  • 更快的旋转

    与复杂的磁悬浮或油基润滑系统不同,空气主轴的无摩擦运动®️ 意味着零动态、接触组件、消除机械磨损并延长组件的使用寿命。消除摩擦后,空气主轴为更快的转速打开了大门,提供更快的运动,同时保持仅受您选择的伺服和控制器系统限制的精度。

  • 操作更安全

    New Way 空气主轴是一种极低流量的技术,将一立方米的空气推入 50 毫米 x 100 毫米的轴承需要近六个小时,因此,与基于孔板的系统相比,运行效率极高。如果气流以某种方式扰乱了空气轴承,轴承表面的多孔性意味着减压将缓慢发生,从而实现软着陆,确保主轴和导向表面保持完好无损。与此形成对比的是,孔板和磁浮轴承经常以灾难性的方式发生故障,我们看到空气主轴如何提供所有优点而没有任何缺点。

  • 洁净室合规性

    我们的多孔介质产品的独特性质使空气转子成为一种与洁净室兼容的技术。虽然空气在进入轴承之前已经被清洁和过滤,但轴承面上开口的大小起到了天然的 sib 微米过滤器的作用。New Way 的内部测试表明,我们所有的轴承产品都符合 ISO 3 级洁净室标准(小于 1,000 x 0.1μm 颗粒 / m3),甚至可以说满足 ISO 1 级的严格要求。

    对于现代制造设施,无论是制药、半导体还是航空航天,洁净室制造正迅速成为一种最佳实践,而空气主轴可以胜任这项任务。

  • 标准和定制工程

    所有空气主轴都有各种尺寸和定子配置,以适应一系列旋转应用。空气主轴可以与您选择的电机/编码器配对。或者,如果您想要一个完全集成的解决方案,New Way 还提供伺服驱动旋转平台,精度可达 1.1 角秒。

    New Way 在提供定制工程解决方案方面也有着引以为豪的历史,因此如果您需要根据您的确切规格制造产品,我们拥有内部设计和制造专业知识来实现这一目标。

应用

New Way 空气主轴非常适合测试、检查、卷筒料处理和定位应用的各种用途。由于其无摩擦运动®️ 和弹性结构,它们可以用于纺织、航空航天、制药和无数精密工业。
没有看到您的应用程序列出?告诉我们更多关于您的精密旋转需求的信息,以便我们为您找到合适的空气轴承解决方案。
  • 转台和检查台
    只需一个旋转元件,误差运动就会显著减少,从而实现纳米级的精度。
    转子和定子之间没有接触,几乎消除了转台常见的机械问题。
  • 高精度混合器
    无摩擦、非接触式运动消除了对食品级润滑剂的需求。
    非常适合可能担心脱气的洁净室环境。
  • 光学加工
    高速旋转是用于磨削光学元件的精密车床的必要条件。
    伺服驱动的旋转平台提供纳米级的精度和 1.1 角秒的精度,提供您所需的精确运动。
  • 其他应用
    度量衡学
    测力法
    机器人末端执行器
    钻孔、镗孔、铣削
    能够与线性滑轨配对进行多轴运动

主轴

空气主轴有多种标准尺寸可供选择,包括圆形和方形定子配置,以满足您的特定应用需求。在这里没有看到您的尺码?联系我们讨论定制选项。
单位:
英制
公制

对照表

尺寸 型号 # 输入压力 轴向载荷 径向载荷 轴向和径向误差运动 最大转速 平均空载流量

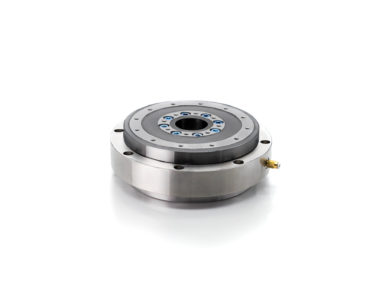

14.8 in SS-375 60psi 2373 lbs 563 lbs 15.7 μin 2616 (RPM) 100.0 SCFH

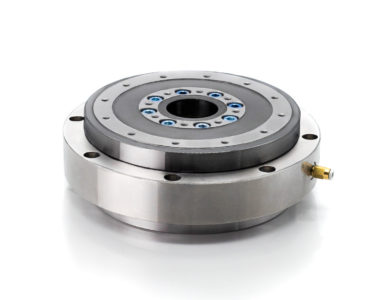

9.8 in SS-250 60 psi 952 lbs 249 lbs 7.9μin 3979 (RPM) 60.0 SCFH

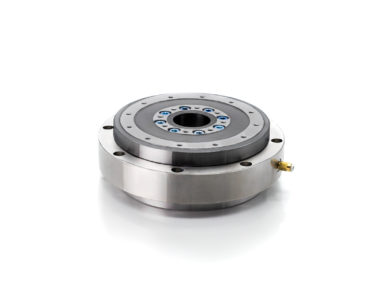

5.9 in SS-150 60psi 312 lbs 89 lbs 3.9 μin 6586 (RPM) 51.0 SCFH

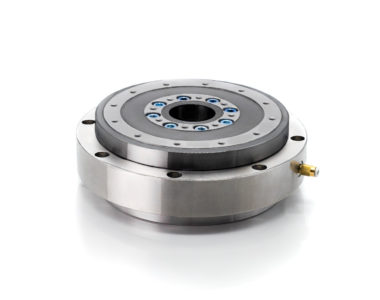

3.9 in SS-100 60 psi 132 lbs 49 lbs 3.9 μin 9554 (RPM) 34.0 SCFH

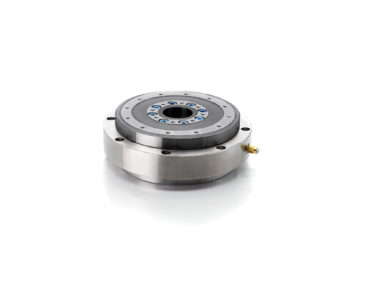

3.0 in SS-75 60 psi 64 lbs 26 lbs 3.9 μin 13274 (RPM) 28.0 SCFH

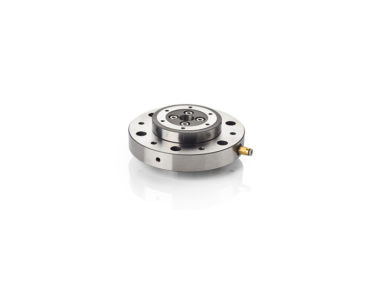

2.2 in SS-55 60psi 21 lbs 9 lbs 3.9 μin 21739 (RPM) 23.5 SCFH
